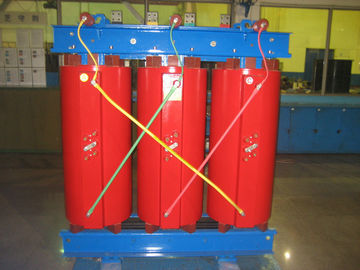

tipo seco del transformador de la distribución de poder del aislamiento de 10kV 2000kVA para la central eléctrica
Detalle rápido:
1. De pequeñas pérdidas, de poco ruido
descarga parcial 2.Low
3. De alta calidad y confiabilidad, eficacia
seguridad 4.Good
protección 5.Environmental
6. Diseño tamaño pequeño, ligero y atractivo
tipo 7.dry
Descripción:
El SC (B) 10 series de seco-tipo no-encapsulado transformador es un nuevo producto con conceptos de la protección del medio ambiente, del ahorro de la energía y de la seguridad. Se utiliza el material de aislamiento de NOMEX que es hecho por los E.E.U.U. Du Pont. Anaerobio, electromágnetico de cobre de la alto-conductividad se utiliza en la bobina de alto voltaje y la bobina de baja tensión. Continuos bien diseñados, el hoja-tipo estructura y la impregnación del proceso del tratamiento de la presión del vacío (VPI) hacen descarga parcial a pequeño. Y sin cualquier agrietarse o reducción en el nivel de fenómeno del aislamiento en el período entero. La impregnación de vacío total, el tratamiento de alta temperatura, apoyados usando cerámica de alta resistencia, y tienen una buena capacidad de la corriente súbita del cortocircuito. La temperatura de funcionamiento máxima permitida de los niveles a prueba de calor del aislamiento de la bobina de la H-clase es 180℃, y el material de aislamiento principal es C-nivel (a prueba de calor hasta 220℃) de papel de NOMEX. Y tiene más margen del diseño. Los productos se pueden instalar en los requisitos sucios del ambiente y de seguridad contra incendios, un área más grande de la carga.
Las características principales están como siguiendo:
Alta confiabilidad
Buena seguridad
Buena protección del medio ambiente
Diseño tamaño pequeño, ligero, atractivo.
El tipo seco casted resina 10 transformadores del SC (B) de aislamiento fino reforzado fibra de vidrio, se podría utilizar como reemplazo del tipo inmerso en aceite transformadores de la distribución. Son particularmente convenientes para la central eléctrica, el edificio alto, el centro comercial, el teatro, el hospital, el laboratorio, el museo, la plataforma de la perforación petrolífera, la nave, el puerto, la estación, el aeropuerto, la planta petroquímica, el ferrocarril del transporte público, el túnel, la mina subterráneo y el otro lugar importante.
Usos:
SG (B) 10 series de tipo seco no-encapsulado transformadores se aplican en los edificios residenciales, centro de negocios, centro comercial, pequeñas fábricas y así sucesivamente.
El SC (B) 9, tipo seco casted resina fina reforzado fibra de vidrio transformadores del aislamiento 10 del SC (B) es particularmente conveniente para la central eléctrica, el edificio alto, el centro comercial, el teatro, el hospital, el laboratorio, el museo, la plataforma de la perforación petrolífera, la nave, el puerto, la estación, el aeropuerto, la planta petroquímica, el ferrocarril del transporte público, el túnel, la mina subterráneo y el otro lugar importante.
Especificaciones:
SC (B) 10 series de la resina de epoxy que echa el tipo seco transformador de la clase 10kV
Esta lista de parámetro representa solamente parámetro individual de este producto
|
Voltaje clasificado
|
10kV |
| Capacidad clasificada |
2000kVA |
| Tipo de enfriamiento |
ONAN/ONAF/OFAF |
| Tipo de la bobina |
Bobina doble/tres que enrollan/toroidales |
| Fase |
Monofásico trifásica/ |
| Tipo |
Tipo de la base/tipo de la cáscara |
| Material de la bobina |
Cobre |
| Frecuencia |
50Hz/60Hz |
|
Capacidad clasificada
(KVA)
|
Símbolo de la conexión
|
(kilovoltio)
Voltaje clasificado
|
El golpear ligeramente
|
Pérdida
(w)
|
circuito de la No-carga
(%)
|
Impedancia del cortocircuito
|
|
H.V.
|
L.V.
|
No-carga
|
120℃
Pérdida
|
|
30
|
Y, yn0
D, Yn11
|
6
6,3
10
|
0,4
|
el ±5%
el ±2X2.5%
|
205
|
780
|
2,6
|
4
|
|
50
|
285
|
1120
|
2,2
|
4
|
|
80
|
380
|
1550
|
2,0
|
4
|
|
100
|
410
|
1800
|
2,0
|
4
|
|
125
|
470
|
2100
|
1,8
|
4
|
|
160
|
550
|
2450
|
1,8
|
4
|
|
200
|
650
|
2850
|
1,6
|
4
|
|
250
|
740
|
3250
|
1,6
|
4
|
|
315
|
880
|
3900
|
1,4
|
4
|
|
400
|
1000
|
4600
|
1,4
|
4
|
|
500
|
1180
|
5700
|
1,4
|
4
|
|
630
|
1350
|
6500
|
1,4
|
4
|
|
630
|
1300
|
6700
|
1,3
|
6
|
|
800
|
1540
|
7800
|
1,3
|
6
|
|
1000
|
1750
|
9250
|
1,3
|
6
|
|
1250
|
2030
|
11000
|
1,1
|
6
|
|
1600
|
2700
|
13500
|
1,1
|
6
|
|
2000
|
3000
|
16200
|
1,1
|
6
|
|
2500
|
3500
|
19500
|
1,0
|
6
|
A. Uso de los transformadores:
B. Proceso de producción:
C. Equipos de producción:
D. Proceso del embalaje y de la entrega:
E. Certificados de la calidad:
F. Trabajo del equipo:
FAQ del G. sobre los transformadores:
Q: 1. ¿Están los transformadores se aplican con Standrad internacional?
A: Sí, todo nuestro producto es se aplica estrictamente con el IEC, ESTÁ, ANSI, GB o cualquier otro requisito especial como clientes.
Q: 2. ¿Cuál es el plazo de ejecución?
A: Generalmente para los transformadores de una porción en el plazo de 60-90 días.
Q: 3. ¿Cómo hacen los transformadores enviado?
A: Transformadores deliveried siempre por la nave, el tren o el camión para de ultramar. Cuál con el cuerpo activo principal en bulto y los accesorios en casos de madera.
Q: 4. ¿Qué clase de certificados internacionales usted tiene?
A: Authoried KEMA, el ISO y el SGS.
Q: 5. ¿Cuál es su capacidad de la producción para el año pasado?
A: El año pasado nuestro alcance de la capacidad de la producción 50 millones de KVA, y aumentado cada año.
Q: 6. ¿Usted ofrece la garantía para los productos?
A: Sí, ofrecemos por lo menos una garantía del año para todos nuestros transformadores.
Q: 8. ¿Usted acepta FAT (prueba de aceptación de fábrica)?
A: Sí, es available.Welcomed.We es responsable de la prueba de cada transformador del sistema.
Q: 9. ¿Usted asigna al ingeniero para el servicio de la después-venta?
A: Sí, para nuestros productos, todos mostramos la instalación de la guía de la después-venta y preguntamos la investigación.
