Máquina de colada continua de la refrigeración por agua, billete de acero CCM de R4M 1S

Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM
Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM Water Cooling Continuous Casting Machine , R4M 1S Steel Billet CCM

Ampliación de imagen :  Máquina de colada continua de la refrigeración por agua, billete de acero CCM de R4M 1S

Datos del producto:

Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: R4M 1strand

Pago y Envío Términos:

Cantidad de orden mínima: 1 filamento
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: 1 mes
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

continuous steel casting

,

Billet Continuous Casting Machine



Máquina de colada continua de la refrigeración por aguabillete de acero CCM de R4M 1S





1. acero del echador continuo
2. clases de radio del arco
3. clases de tipo del billete
4. clases de filamento
5.  Más opciones



Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.





1. Parámetros técnicos espera básicos:



Radio de la máquina de bastidor del billete de acero

los 4m

Cantidad del filamento

1 filamento

Tipo de la ayuda de la cucharón

Descarga de la cucharón, soportes de la cucharón, coche de la cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método del bastidor

Midiendo la boca, abra el bastidor

Enfriamiento secundario

Refrigeración por agua, 1 circuito de ajuste

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Corte manual

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple





2. Descripción de proceso y capacidad técnicas del billete de acero CCM



Horno de inducción:



Capacidad nominal

5T

ciclo del Golpecito-a-golpecito

45min

Cantidad del horno

3set





Capacidad de producción



Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

80000t/year





3. Velocidad del bastidor, productividad y cantidad del filamento



    La máquina de bastidor del radio de R4m puede los grupos del acero de molde de diversas especificaciones,

    la velocidad máxima del bastidor es como sigue:



Área seccional de lanzamiento (milímetro)

80×80



100×100



120×120



Velocidad del bastidor (m/min)

3,0

2,8

2,6





NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

24hour

(toneladas)

Salida anual (330days)

(toneladas)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266



Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real de

 ajuste.



Grado de acero

Grado del bastidor (m/min

Tarifa de deformación eficaz (ε)

Deformación permisible

tarifa (εmax)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2





4. Lista de piezas del equipo de CCM



No.

Nombre de la máquina

Peso

Unidad

Cantidad

1

Soportes de la cucharón

6T

sistema

1

2

Coche de embudo de fundería

2T

sistema

1

3

Embudo de fundería

1T

CPE

1

4

Molde 80×80

0.53T

sistema

1

5

Cubierta del molde

0.1T

sistema

1

6

Dispositivo de la vibración

1.5T

sistema

1

7

Tubo secundario del espray de enfriamiento

0.5T

sistema

1

8

Rollo de enfriamiento secundario de la pieza de la guía

0.5T

sistema

1

9

Secundario refrescando al agua el sistema del dren del vapor

1.1T

sistema

1

10

Máquina el enderezarse y del retiro

6T

sistema

1

11

Barra simulada

0.8T

sistema

1

12

Barra simulada que pone el dispositivo

0.8T

sistema

1

13

Rodillo antes de cortar

2T

sistema

1

14

Lecho de enfriamiento simple

1.2T

sistema

1

15

Cabeza del billete y sistema cortado de la colección de la escoria

0.5T

sistema

1

16

Camino del rollo

2T

sistema

1

17

Rodillo saliente del billete

2×2=4T

sistema

2

18

Máquina de desplazamiento lateral de acero

0.6T

sistema

1

19

Cortadora de llama

0.8T

sistema

1

20

Sistema hidráulico de la estación

2T

sistema

1

21

Estación de la refrigeración por agua

1T

sistema

1

22

Sistema eléctrico tres

0.5T

sistema

1

22,1

Sistema de control eléctrico



sistema

1

22,2

Metro de la escena



sistema

1

22,3

Sistema informático



sistema

1

23

Plataforma de acero

36T

sistema

1

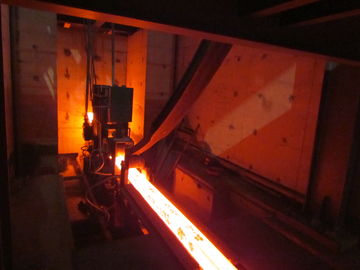

Máquina de colada continua de la refrigeración por agua, billete de acero CCM de R4M 1S 0

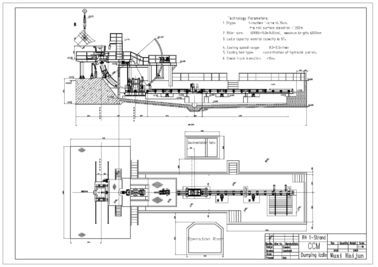

Máquina de colada continua de la refrigeración por agua, billete de acero CCM de R4M 1S 1

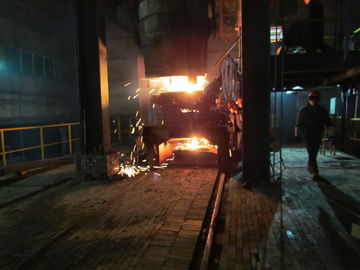

Máquina de colada continua de la refrigeración por agua, billete de acero CCM de R4M 1S 2
