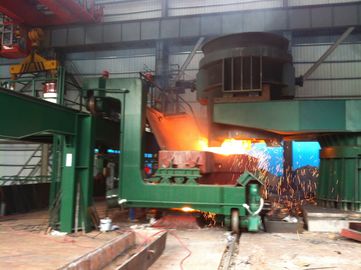

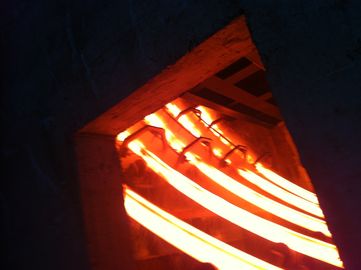

Máquina de bastidor hidráulica continua del billete de acero de la máquina de colada R8M

Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine
Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine

Ampliación de imagen :  Máquina de bastidor hidráulica continua del billete de acero de la máquina de colada R8M

Datos del producto:

Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: Filamentos de R8M 2

Pago y Envío Términos:

Cantidad de orden mínima: filamento 2
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: 2 MESES
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

continuous steel casting

,

Billet Continuous Casting Machine





Máquina de bastidor hidráulica continua del billete de acero de la máquina de colada R8M





1. máquina de colada continua (CCM)/pieza de acero fundido continua
2. clases de radio del arco
3. clases de tipo del billete
4. clases de filamento
5. Más opciones



Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.





1. Parámetros técnicos espera básicos:



Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

2 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón o coche de la cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método del bastidor

Midiendo la boca, abra el bastidor

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2

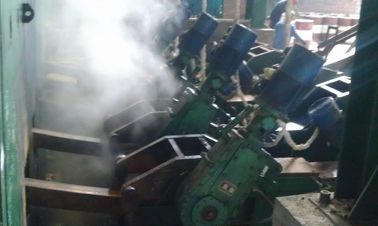

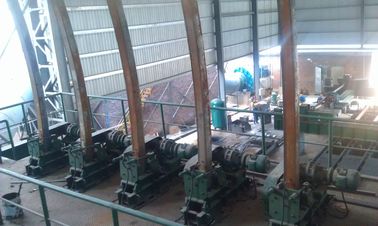

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora hidráulico o de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple





2. Descripción de proceso y capacidad técnicas del billete de acero CCM



Horno de inducción:



Capacidad nominal

30T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

3sets



Capacidad de producción



Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

300,000t/year





3.  Velocidad del bastidor, productividad y cantidad del filamento



La máquina de bastidor del radio de R8m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:



Área seccional de lanzamiento (milímetro)

 180x180

200×200

220×220

Velocidad del bastidor (m/min)

1,6

1,8

2,0



NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)

Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.



Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmax)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2





4. Lista de piezas del equipo de CCM



Nombre del equipo

Peso

Modelo y especificación

Unidad




1

Torrecilla de cucharón
Impulsión hidráulica, con la carga

21T

sistema

1





2

Arriage del embudo de fundería
Tipo de la pierna del cielo y tierra

12.5×2=25T

sistema

2





3

Embudo de fundería

6×2=12T

sistema

2





4

Pote de la escoria

2.5T

sistema

1





5

Dispositivo de protección largo de la manga

0.3T

sistema

1





5

Hornada del embudo de fundería

5.3×2=10.6T

sistema

2





6

Boca de embudo de fundería
el cocer



sistema

2





7

Colada
encajona el voladizo
estante



sistema

2





8

Molde 150×150



sistema

2





9

Cubierta del molde



sistema

2





10

Dispositivo del oscilador



sistema

2





11

Jefe del espray



sistema

2





12

Segmento orientado



sistema

2





13

Barra simulada rígida



sistema

2





14

Dispositivo de almacenamiento de la barra simulada



sistema

2





15

El enderezarse y
máquina del retiro



sistema

2





16

El enderezarse y
máquina del retiro
base común



sistema

1





17

Rodillo del acercamiento de los esquileos



sistema

2





18

Fijación con abrazadera del billete
dispositivo



sistema

2





19

Oxicortado
máquina



sistema

1





20

Corte de la colección
 dispositivo principal y
 pote de la ejecución



sistema

1





21

Después de cortar el rodillo



sistema

2





22

Ⅰ del rodillo de transporte



sistema

2





23

Ⅱ del rodillo de transporte



sistema

2





24

Rodillo Knockout



sistema

1





25

Bisel fijo



sistema

1





26

Acero de desplazamiento
 máquina

longitud de los 6m

sistema

1





27

Enfriamiento de la colección
 cama



sistema

1





28

Enfriamiento del cuerpo del echador
 sistema

incluya un filtro de la turbulencia

fije

1





29

Cubierta del echador



sistema

1





30

Longitud automática
 Sistema



sistema

3





31

Procesador de la fuente del gas

gas del instrumento del trato

sistema

1





32

Plataforma de acero





1







Hydrauli, lubricación, sistema neumático











1

Estación hidráulica del anfitrión



sistema

1





2

La estación hidráulica del billete



sistema

1





3

Puerta posterior de la elevación hidráulica



sistema

2





4

Estación centralizada de la lubricación de la grasa



sistema

6





5

Tubería hidráulica



sistema

1





6

Tubería de la lubricación



sistema

1






CCM 3-Electric











1

Estación de funcionamiento











2

Paquete de programas informáticos











3

PLC



sistema

3





4

PLC ET-200
PLC hidráulico de la estación ET-200 del anfitrión



sistema

1





5

Inversor











Inversor de la máquina de WS
poder (del tipo pesado): 11 kilovatios



sistema

3





Poder del inversor del rodillo del acercamiento de los esquileos: 4KW



sistema

3
