Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Alta luz: | equipo del endurecimiento de inducción,máquina del endurecimiento de inducción del engranaje |

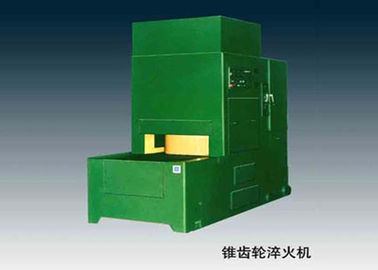

Máquina del endurecimiento de inducción de engranajes cónicos para la maquinaria de construcción, diámetro máximo 625m m del engranaje
Detalle rápido:
Esta máquina es una clase de equipo de tratamiento térmico para apagar los engranajes cónicos usados en maquinaria automotriz, de construcción, tractor, maquinaria metalúrgica y otras industrias. Las distorsiones de las piezas apagadas después de que el tratamiento térmico pueda ser controlado y mejorado con eficacia y la calidad de los engranajes pueden ser aumentadas. Al mismo tiempo, alrededor y las partes planas se pueden también endurecer en esta máquina.
Descripción:
La máquina se equipa de un sistema de control del PLC. A excepción del cargamento del objeto y de la descarga, la máquina se puede poner en la operación automáticamente. Los controles eléctricos e hidráulicos se utilizan para la operación en un ciclo de amortiguamiento automático para aumentar la exactitud y estabilizar la calidad de las piezas apagadas.
La mesa de trabajo (el más bajos mueren) de la máquina se mueve entre la posición del cargamento y la posición del funcionamiento del objeto mediante los controles hidráulicos, para transferir el objeto calentado a la temperatura de amortiguamiento a la posición de trabajo de la máquina y refrescarlos en la máquina uno tras otro para acabar la operación de amortiguamiento.
Un dispositivo transformista está disponible para el superior muere (los anillos externos y los anillos internos) de la máquina (YA9060).
Para asegurar la calidad de amortiguamiento y controlar la distorsión del objeto, la máquina está con las características de la construcción siguientes.
Cuando el amortiguamiento, las presiones (individuo ajustable) de los anillos externos, de los anillos internos y del diámetro interior se pueden aplicar a las diversas porciones de la pieza que es apagada.
La presión se puede seleccionar como una presión fija o presión de pulsación ajustable.
Un ajuste cóncavo y convexo es posible en la mesa de trabajo dentro del diámetro de 510m m (más bajo muera).
Durante la operación de amortiguamiento, el aceite de enfriamiento en diversos pasos con los ajustes separados del índice de corriente y del tiempo puede ser suministrado. 20 puntos están disponibles en el sistema del PLC facilitar el tratamiento en línea de la máquina en la planta del usuario final.
Especial muere de los anillos externos, los anillos internos y el ampliador del diámetro interior se pueden equipar para la máquina según las diversas dimensiones y estructuras de las piezas que se apagarán.
Especificaciones:
Diámetro máximo del trabajo |
milímetro |
625 |
La distancia entre la superficie de montaje del ampliador que presiona la superficie de la barra y el sustentador de más bajo muere |
||
Máximo |
milímetro |
280 |
Mínimo |
milímetro |
250 |
La distancia entre la superficie de montaje de la superficie interna y externa de los anillos y el sustentador de más bajo muere |
||
Máximo |
milímetro |
165 |
Mínimo |
milímetro |
140 |
La gama de diámetro para ajustar cóncavo y convexo en más bajo muere |
milímetro |
Φ160-Φ510 |
Cóncavo (en dia.160mm) |
milímetros |
0,6 |
Cuerpo (en el diámetro 160m m) |
milímetro |
0,6 |
Presión máxima |
||
Anillo externo |
kilogramo |
7500 (valor encendido) indicador del guagee de la presión) |
Anillo interno |
kilogramo |
7500 |
Ampliador |
kilogramo |
3500 |
Aceite del líquido refrigerador |
||
Capacidad |
L |
1300 |
Índice de corriente máximo |
L/min |
1130 |
Motor eléctrico |
||
Pompa hydráulica |
Kilovatio RPM |
4 1440 |
Bomba de enfriamiento |
Kilovatio RPM |
7,5 2900 |

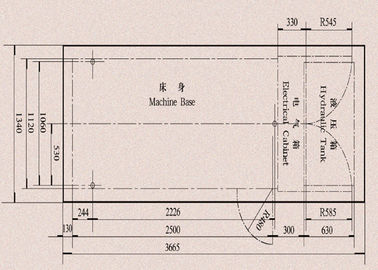

Dimensiones totales (L×W×H) |
milímetro |
2880×1237×2622 |
Peso neto |
kilogramo |
5300 |
Caja de embalaje |
milímetro |
3850×1900×2650 |
Peso bruto |
kilogramo |
6000 |
