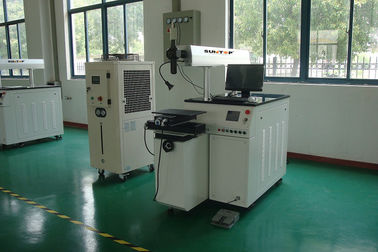

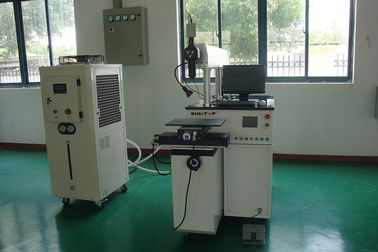

Soldadora de laser del CNC del sensor de la refrigeración por agua con la soldadura de la rotación

Soldadora de laser del CNC del sensor de la refrigeración por agua con la soldadura de la rotación

1, las introducciones de la máquina:

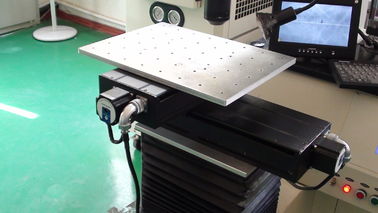

Las series de ST-T300-R diseñan el special para la soldadura de laser de los productos del sensor, la máquina adopta el motor de la alta precisión y la tirada rotatoria que pueden alcanzar la soldadura de laser automática para la soldadura del sello del sensor, nuestro este las clases de soldadora de laser con el eje 4 que controló por el software de la máquina, alta precisión y eficacia, velocidad rápida de la soldadura y fuerza de la soldadura.

2, las ventajas principales de la máquina:

Comparando con la tecnología tradicional de la soldadura, soldadura de laser con la ventaja como sigue:

2,1 Velocidad rápida, alta profundidad y casi ninguna deformación.

2,2 En el cuarto o las condiciones especiales para la soldadura y el equipo de soldadura. por ejemplo, un laser simple por el campo magnético. el haz no será compensado; el laser en un vacío, aire y un poco de gas en el ambiente podía aplicar soldar, y pasó el vidrio o el haz material transparente a la soldadura.

2,3 Puede soldar con autógena el material difícil del derretimiento, tal como el titanio, el cuarzo etc. Puede soldar con autógena el material del isomerism con buena calidad.

2,4 Densidad de poder más elevado después del foco del laser. Cuando la soldadura del objeto del poder más elevado, ratio de la profundidad puede ser 5:1, excelente pueden ser hasta 10: 1.

2,5 Puede ser utilizado para minisize la soldadura. El de rayo láser se enfoca a una luz, y hace la colocación exacta se puede utilizar en la producción en masa, automatizada un pequeño pedazo adentro. el grupo de soldadura

2,6 Para ser áreas inaccesibles soldadas con autógena, una soldadura tan de larga distancia, entra en contacto con con flexibilidad.

3, estándar técnico principal de la máquina:

3,1 Fuente de alimentación del laser

El poder del laser del circuito principal o circuito, accionado por el circuito de control o circuito, el circuito de protección, con una corriente, y dispositivo de protección del tráfico, la corriente, la anchura y frecuencia será transferido. el poder también ha hecho las funciones de onda se puede basar en necesidad de poner las formas de onda de la salida, para diversos materiales que soldaban. el poder del panel de la operación actual y la anchura y la frecuencia, el trabajo de esa función. sus indicadores específicos como sigue:

Fuente de la energía de entrada:  /50Hz/40A trifásico el 380v±5%

Grado de la fuente de alimentación:    15KW

Pulso que trabaja 0-500A actual

Límite de la inestabilidad de la fuente de alimentación:     el ≤±5%

3,2 Fuentes de laser

Las fuentes de laser adoptan la cavidad de oro de la galjanoplastia del curso de la vida largo del Reino Unido (el alto rendimiento, buena estabilidad al calor, resiste el corrosivo, alta conversión del photoelectricity. El buen modo del haz, puede alcanzar para continuar trabajando), Xe-lámpara dual y sola cavidad del laser.

3,3 Sistema de enfriamiento

Las fuentes de laser deben estar con agua pura de destilan el agua.

Sistema de enfriamiento de la temperatura del agua, debido a la policía y a la función protectora.

Circulación de la manera fresca:

Alcance del control de la temperatura:         20-25°C

Estabilidad de temperatura:              ±10c

Corriente del agua de enfriamiento:           20-35L/min

Protección del fracaso:             El poder del laser con una cadena de fluir para proteger y una protección más caliente

Poder de enfriamiento:                   3P

Para el uso de la protección de agua:    mes >3

3,4 Sistema de colocación del laser

Utiliza una luz laser del semiconductor como instrucciones para un sistema óptico de normas y de trabajo para indicar la posición.

3,5 Sistema óptico y del foco

Adopte la sola salida del laser, soldando con autógena el foco F=100mm (f=80/120/150mm opcional).

Tamaño de la fácula: 0.2-1.5m m, hacen juego el sistema del illume y el mismo dispositivo de protección de gas del eje.

3,6 Sistema del monitor del CCD

Adopte el mismo sistema del monitor del eje, (el partido 9,2" LCD blanco y negro), múltiplo tan grande de 20 veces

4, los industrials del uso de la máquina:

Ampliamente utilizado en los productos industriales del sensor que sueldan con autógena, y las otras clases de dispositivos redondos de la conexión, industrias del tubo y del tubo que sueldan con autógena, soldadura del marco metálico, la soldadura del teclado, soldadura al acero del silicio y acero inoxidable en la soldadura, muebles y vacío, taza, cuenco, el tirador de puerta y las bujías, filtro, grasa, un tubo de la calefacción, etc.

5, los materiales del uso de la máquina:

El acero de carbono llano, acero de aleación: la soldadura y el acero inoxidable, acero entre la soldadura y el acero inoxidable, el acero con poco carbono, acero -310, 316 acero inoxidable, acero de aleación y 347 niquelan, diversos niveles de níquel, titanio, níquel, lata, cobre, aluminio, niobio, oro, plata del metal o alean el mismo metal para la soldadura. cobre y níquel, titanio, cobre y níquel, titanio, titanio, molibdeno, latón, cobre, y acero con poco carbono, cobre, metal para la soldadura.

6, los parámetros técnicos principales del mahcine:

7, las muestras reales de la soldadura de laser como sigue:
