Colocaciones de la soldadura de extremo Nos contratan a ofrecer la amplia gama de colocaciones Buttweld tales como curva y de codos Buttweld, A403 codos, 304L codos, colocaciones Buttweld de acero, camiseta igual Buttweld, reduciendo la camiseta, de largo y la entrerrosca corta de Stubend y del macho de estampar y la entrerrosca del barril. Éstos están disponibles en diversos especificaciones y grados cumplir los requisitos de la ingeniería y construcción, aceite y gas, los aviones y las industrias aeroespaciales y químicas. Nuestra gama se sabe para la fuerza de alta resistencia, la exactitud dimensional y el final excelente. Codos Ofrecemos la curva y codeamos en material del acero inoxidable, del acero de carbono y del acero de aleación. Estas colocaciones están también disponibles en el monel, níquel, inconel, material hastalloy, de cobre, de cobre amarillo, titanium cumplir los requisitos de clientes. Nuestra gama se diseña conforme a norma de calidad internacional y es ampliamente utilizada en diversos usos a través de industrias. Forma: Codos adentro de largo y radio corto 45 grados, 90 grados, 180 grados Tamaño: 1/8" NOTA a 48" NOTA (inconsútil y soldado con autógena) Grueso de pared: Sch.5S a Sch: XXS. Los grados ofrecieron:- Acero inoxidable: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L Acero de carbono: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70 Acero de aleación: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 Camiseta igual La camiseta igual es un dispositivo T-formado que tiene tres aberturas que actúen como mercado para el tubo. Todos los tres extremos de la camiseta igual están del mismo tamaño. Podemos ofrecer el igual en diversos metales tales como material del monel, del níquel, del inconel, hastalloy, de cobre, de cobre amarillo y titanium. El igual por encargo se puede desarrollar para convenir el requisito de uso específico de los clientes. Tamaño: 1/8" NOTA a 48" NOTA (inconsútil y soldado con autógena)
Grados disponibles: Acero inoxidable: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L Acero de carbono: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70 Acero de aleación: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Reducción de la camiseta Acero inoxidable: ASTM A 182, A 240 Grado: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Acero inoxidable a dos caras UNS S31803, 2205, acero inoxidable a dos caras estupendo UNS S32750 Acero de carbono: ASTM A 105, ASTM A 181 Acero de aleación: ASTM A 182, GR F1, F11, F22, F5, F9, F91 Aleaciones de níquel: Monel 400 y 500, Inconel 600 y 625, Incolloy 800, 825, Hastelloy C22, C276
De largo y extremo corto del trozo Nuestras colocaciones Buttweld largas y cortas de Stubend son ampliamente utilizadas en construcción naval, la perforación y industrias bien del edificio y del avión y aeroespaciales. Éstos se diseñan conforme a normas de calidad internacionales para asegurar vida de servicio larga. Nuestra gama está disponible en formas largas del extremo del trozo y del extremo del trozo del cortocircuito cumplir los requisitos de clientes. Tamaño: 1/8" NOTA a 48" NOTA ADENTRO Horario: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS Tipo: Inconsútil/ERW/soldado con autógena/fabricado Forma: Extremo largo del trozo y extremo del trozo del cortocircuito
Entrerrosca del macho de estampar y entrerrosca del barril Ofrecemos la entrerrosca del macho de estampar y la entrerrosca del barril, diseñadas especialmente para soportar temperatura alta y la presión. Éstos se pueden utilizar para la conexión soldada con autógena permanente o la conexión desmontable del hilo. Nuestra gama está disponible en especificaciones variadas adaptarse a los requisitos de la aplicación basada de los clientes.
Reductores concéntricos y excéntricos Estamos ofreciendo a nuestros clientes con los reductores concéntricos/excéntricos que se utilizan en las industrias del producto petroquímico, del poder, nucleares y electrónicas. Sabido para sus tolerancias cercanas, este los reductores concéntricos y excéntricos del acero inoxidable se diseñan con configuraciones exactas. Estos reductores son ideales para los usos críticos que implican alta presión, impulso, la vibración y la temperatura
BUTTWELD, SOCKETWELD Y LAS COLOCACIONES Y LOS REBORDES ROSCADOS SE OFRECEN CONFIRMAR A LOS ESTÁNDARES SIGUIENTES Colocaciones de Buttwelding del acero labrado del ANSI B 16,9 Acero labrado Buttwelding S.R.Elbows del ANSI B 16,28 y devoluciones. El ANSI B 16,11 forjó la soldadura de acero del zócalo de las colocaciones y roscados. Rebordes del tubo del ANSI B. 16,5 y colocaciones ensanchadas Extremos de la soldadura a tope del ANSI B. 16,25 Colocaciones labradas de Buttwelding del acero inoxidable de MSS SP-43. Colocaciones labradas de Buttwelding de la alta prueba de MSS SP-75 Curvas de los tubos del estruendo 2605 para los tubos del acero de la soldadura a tope. Tipo de acero 5D de las curvas de los tubos del estruendo 2605 de acero para pero de la soldadura. Estruendo 2615 pero camisetas de acero de las colocaciones de la soldadura. Reductores de acero de las colocaciones de la soldadura a tope del estruendo 2616. Casquillos de acero de las colocaciones de la soldadura a tope del estruendo 2617. Instalaciones de tuberías de acero de la soldadura a tope de las BS 1640 para la industria petrolera Forjas de ASTM A105, acero de carbono para los componentes aflautados. ASTM A182 forjó y rodó los rebordes de la tubería de acero de la aleación, las colocaciones y las válvulas forjadas y las piezas para los servicios des alta temperatura. ASTM instalaciones 234 de una tuberías de acero de carbono labrado y de acero de aleación para las temperaturas moderadas y elevadas. ASTM un carbono 350 y un acero poco aleado, requiriendo la prueba de la dureza de muesca para los componentes aflautados. ASTM instalaciones 403 de Austenities de una tuberías labradas del acero inoxidable. Instalaciones de tuberías de ASTM A420 del acero de carbono labrado y del acero de aleación para los servicios de la baja temperatura Instalaciones de tuberías de acero de la soldadura a tope de JIS B2311 para el uso ordinario. Instalaciones de tuberías de acero de la soldadura a tope de JIS B2311 para el uso especial SON 1239 tubos Tubulars del acero suave y otras colocaciones del acero labrado ASTM una especificación 694 para las forjas del acero del carbono y de aleación para los rebordes, las colocaciones, las válvulas y las piezas del tubo para el servicio de transmisión de alta presión. ASTM una especificación 860 para las colocaciones de acero poco aleadas de alta resistencia labradas de la soldadura a tope.
Colocaciones de la soldadura de extremo Gama: 15 NOTA labran 3000 NOTA
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS y NS disponibles con SR. del NACE 01-75
Forma: inconsútil soldado con autógena
Tipo: codos del en (LR) largo y radio corto (SR) 45 grados, 90 grados, 180 grados, R=3D, 5D, 6D, 8D, 10D y 20D. reductor del : Excéntrico y concéntrico casquillos y cruces del . camiseta del .: CAMISETA IGUAL, REDUCIENDO LA CAMISETA, CAMISETA OBSTRUIDA de largo y extremo corto del trozo. MACHO DE ESTAMPAR NIPPLESCAPS del : ENTRERROSCAS CONCÉNTRICAS Y EXCÉNTRICAS DEL MACHO DE ESTAMPAR ENTRERROSCAS del TUBO del CURVAS de la INDUCCIÓN del
Colocaciones de la soldadura de extremo del acero inoxidable Estándar: ”/“” DE ASTM/DE ASME A/SA 403 GR WP “S/“DE W WX” /ASTM A420 Grado: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430, 440C
Colocaciones de la soldadura de extremo de la aleación de níquel Estándar: SB 336 DE ASTM/DE ASME. Grado: UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) DE UNS 8020 (ALEACIÓN 20/20)
Colocaciones de la soldadura de extremo del acero de carbono y del acero de aleación Estándar: ASTM/ASME A/SA 234/860/MSS-P75 Grado: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
Estándar: ASTM/ASME A/SA 234 Grado: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 Y WPL3, WPL6
Aleación de cobre y colocaciones de acero a dos caras de la soldadura de extremo Estándar: SB 111/466/ASTM A403 de ASTM/de ASME Grado: UNS NO C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU - NI 90/10), 71500 (CU - NI 70/30).
Estándar: ASTM/ASME A/SA 815 Grado: UNS NINGÚN S 31803, S 32205, S 32550, S 32750, S 32760.
DATOS TÉCNICOS PARA LAS INSTALACIONES DE TUBERÍAS
ACERO INOXIDABLE
|
AUSTENÍTICO
|
ASTM/ASME SA 403 WP 304 (L) (H) (LN) (N)
|
|
ASTM/ASME SA 403 WP 321 (H)
|
|
ASTM/ASME SA 403 WP 316 (L) (H) (LN) (N) (TI)
|
|
ASTM/ASME SA 403 WP 347 (H)
|
|
ASTM/ASME SA 403 WP 317 (L)
|
|
ASTM/ASME SA 403 UNS-S-31254 (el 6% MES)
|
FERRÍTICO AUSTENÍTICO
|
ASTM/ASME SA 815 UNS-S-31803 (CR DEL 22%)
|
|
ASTM/ASME SA 815 UNS-S-32760 (CR DEL 25%)
|
ACERO DE CARBONO |
PARA LA TEMPERATURA MODERADA
|
ASTM/ASME SA 234 WPB
|
|
ASTM/ASME SA 234 WPC
|
PARA LA BAJA TEMPERATURA
|
ASTM/ASME SA 420 WPC6
|
CARBONO NIKEL PARA LA BAJA TEMPERATURA
|
ASTM/ASME SA 420 WPL3
|
ALTOS MATERIALES DE LA PRODUCCIÓN
|
MSS-SP75 WPHY 42
|
|
MSS-SP75 WPHY 46
|
|
MSS-SP75 WPHY 52
|
|
MSS-SP75 WPHY 56
|
|
MSS-SP75 WPHY 60
|
|
MSS-SP75 WPHY 65
|
|
MSS-SP75 WPHY 70
|
ACERO DE ALEACIÓN |
PARA LA TEMPERATURA ELEVADA
|
ASTM/ASME SA 234 WP1
|
|
ASTM/ASME SA 234 WP12
|
|
ASTM/ASME SA 234 WP11
|
|
ASTM/ASME SA 234 WP22
|
|
ASTM/ASME SA 234 WP5
|
|
ASTM/ASME SA 234 WP9
|
|
ASTM/ASME SA 234 WP91
|
ALEACIONES NO FERROSAS
|
BASE DE ALUMINIO
|
ASTM B361 GR. 3003-6061
|
|
MONEL 400 DE ASTM B366
|
|
ASTM B366 INCONEL 600
|
|
ASTM B366 INCOLOY 800
|
|
ASTM B366 INCOLOY 825
|
|
ASTM B366 HASTELLOY B, C, X
|
BASE DE COBRE
|
CUPRONICKEL 90 – 10 Y 70-30
|
TITANIO
|
ASTM B363 WPT2
|
PROGRAMA DE LA FABRICACIÓN
|
SOCKETWELD Y
|
45 y 90 GRADOS. CODOS DE LR
|
1/4" A 4" NOTA
|
COLOCACIONES ROSCADAS
|
CAMISETAS Y CAMISETAS DE LA REDUCCIÓN
|
1/4" A 4" NOTA
|
GRADOS DE LA PRESIÓN
|
ACOPLAMIENTOS
|
1/4" A 4" NOTA
|
2000#, 3000#, 6000#, 9000#
|
CAPS
|
1/4" A 4" NOTA
|
|
UNIÓN
|
1/4" A 4" NOTA
|
|
CRUCES
|
1/4" A 4" NOTA
|
|
ENCHUFES
|
1/4" A 4" NOTA
|
|
ARBUSTOS
|
1/4" A 4" NOTA
|
|
BOSS
|
1/4" A 4" NOTA
|
COLOCACIONES BUTTWELD
|
INCONSÚTIL
|
45 y 90 GRADOS. CODOS DE LR/SR
|
EL 1/2” A 24" NOTA
|
|
CAMISETAS Y CAMISETAS DE LA REDUCCIÓN
|
EL 1/2” A 24" NOTA
|
|
ECC/CONC. REDUCERS
|
EL 1/2” A 24" NOTA
|
|
CAPS
|
EL 1/2” A 36" NOTA
|
SOLDADO CON AUTÓGENA
|
45 y 90 GRADOS. CODOS DE LR/SR
|
4" A 36" NOTA
|
|
CAMISETAS Y CAMISETAS DE LA REDUCCIÓN
|
4" A 36" NOTA
|
|
ECC/CONC. REDUCERS
|
4" A 48" NOTA
|
|
CAPS
|
26" A 48" NOTA
|
GRUESOS DE PARED
|
TODOS LOS HORARIO AL ANSI 10 Y HASTA 100 milímetros de B36,
|
PRODUCTOS ESPECIALES
|

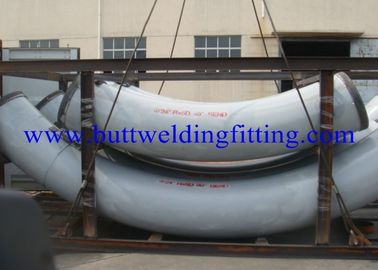

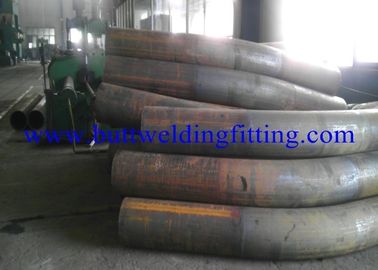

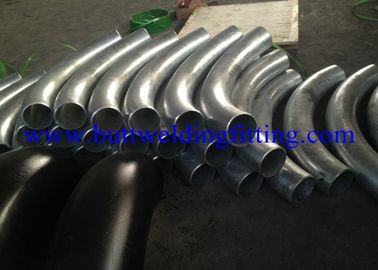

CURVAS RADIUS el 2.5D, el 3D, el 5D, el 10D y el OTRO RADIUS ESPECIAL
|
|
REDUCCIÓN DE CODOS
|
|
CURVAS EN U DE CRUCES ESPECIALES
|
|
PEDAZOS DE LOS LATERALES ‘Y’
|
|
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
|
|
ELBOWLETS Y THREADOLETS
|
|
COLOCACIONES ESPECIALES SEGÚN DIBUJOS |
|
COMPONENTES AFLAUTADOS PREFABRICADOS SEGÚN EL DIBUJO. |
ESTÁNDARES DE LA FABRICACIÓN |
ASME B1639 - B16.28 - B16.25 |
|
MSS-SP75 - 43 – 87 |
|
2617 del ESTRUENDO 2605 - 2606 - 2615 - 2616 – |
CÓDIGOS DEL DISEÑO |
ASME I - ASME III DIV. 1 NOTA SUB |
|
ASME I - ASME III DIV. 1 NC SUB |
|
ASME I - ASME III DIV. 1 ND SUB |
|
ASTM B31, 1 - B-31.4 - B31.8 |
Colocaciones Buttweld
Suministramos una amplia gama de colocaciones Buttweld. Ampliamente utilizado en aceite, gas, la filtración, la refrigeración, el refinamiento, el producto petroquímico e industrias costeras.
Las colocaciones Buttweld se utilizan en un sistema aflautado para cambiar una dirección o una función, que se unen a mecánicamente al sistema. Probablemente la manera más simple de alcanzar esto sería doblar el tubo en la dirección requerida, pero este proceso estirará y enrarecerá la pared externa del tubo mientras que espesa y arruga la pared interna del tubo. Esto da lugar a resistencia del flujo y a la erosión acelerada de la pared.
Un segundo método usado a veces es una junta juntada con junta a inglete, donde las colocaciones Buttweld de acero se cortan al ángulo correcto y se sueldan con autógena juntas para alcanzar el cambio deseado. Mientras que se mantiene el grueso seccionado transversalmente del área y de pared mucha eficacia es perdido debido a la fricción y la turbulencia que resulta del severo cambia en la dirección; por ejemplo una curva solo-juntada con junta a inglete ofrece a cerca de seis veces la resistencia de un codo barrido.

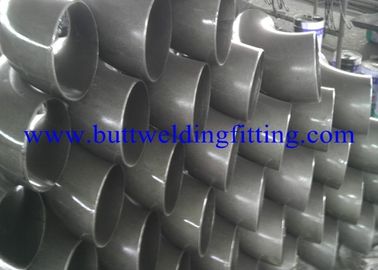

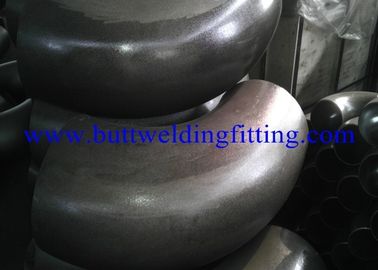

Pieza acodada Buttweld
La pieza acodada Buttweld es una instalación de tuberías instalada entre dos longitudes del tubo o del tubo permitiendo un cambio de la dirección, generalmente 180°, el 90° o 45°. Se llaman los extremos se trabajan a máquina para la soldadura a tope cuando los dos extremos diferencian de tamaño, él un codo de la reducción o del reductor.
La mayoría de los codos están disponibles en radio corto o el radio largo de tipos. Los codos cortos del radio tienen un centro para terminar la distancia igual al NPS en pulgadas, mientras que el radio largo es 1,5 veces el NPS en pulgadas.
Colocación Buttweld de la camiseta
Las colocaciones Buttweld de la camiseta son ampliamente utilizadas en tubería industrial combinar o dividir los líquidos y no requieren la preparación especial de la tubería antes de usos. Disponible en diversas especificaciones que roscan y colocaciones Buttweld de la camiseta de los diversos grados se dirigen para cerrar tolerancias y dimensiones exactas.
Colocación cruzada Buttweld
Las colocaciones cruzadas Buttweld se utilizan en varias industrias para proporcionar el escape libremente y aprietan el lacre libre en cualquier conexión de la tubería o de la tubería. Ofrecido en colocaciones cruzadas Buttweld de los diversos grados se cuentan para sus tolerancias cercanas y finales excelentes.
Colocación Buttweld del casquillo
La función de una colocación Buttweld del casquillo de extremo es bloquear del extremo de una línea en un sistema aflautado. El casquillo Buttweld es cabido colocando el casquillo de extremo sobre la línea abierta y soldando con autógena alrededor de la junta.
Colocación de extremo Buttweld del trozo
Los extremos del trozo están instalados en pares y acoplados así como dos rebordes de la junta de revestimiento. La superficie del extremo del trozo tiene una superficie serrada fonográfica de la junta que prevenga salida en la junta. Usando extremos del trozo permite que las secciones de la línea sean abiertas para limpiar, la inspección o el reemplazo rápido etc, sin la necesidad de soldar nuevamente.
Colocación excéntrica/concéntrica del reductor
Hay dos opciones disponibles, del reductor concéntrico o del reductor excéntrico.
Un reductor excéntrico, también llamado un reductor de Bell, tiene dos (dentro) hilos femeninos de diversos tamaños con los centros diseñados tanto como cuando se unen a, los dos pedazos de tubo no coinciden con uno a, sino que pueden ser instalados para proporcionar el drenaje óptimo de la línea.
La colocación se diseña con el mercado más pequeño excéntrico al extremo más grande, permitiendo que alinee con solamente un lado de la entrada. Las colocaciones del reductor se diseñan para ser soldadas con autógena fácilmente y ofrecen resistencia superior de la fuerza y del escape.
El reductor excéntrico se debe instalar con el lado recto hasta evita el atrapar del aire en la succión de la bomba. Se diseñan para permitir la conexión simple de diversos tubos clasificados. Éstos se pueden utilizar como los reductores del tubo, los conectores flexibles y eliminadores de la vibración.
Los reductores excéntricos eliminan ruido y aíslan la vibración en la tubería, reducen la tensión, eliminan electrólisis y la protegen contra oleadas de lanzamiento.
|
