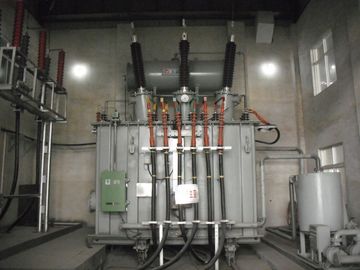

6 - transformador de poco ruido del horno de inducción 10kV con el horno de frecuencia media

6 - transformador de poco ruido del horno de inducción 10kV con el horno de frecuencia media

Detalle rápido:

1. De pequeñas pérdidas, de poco ruido

descarga parcial 2.Low

3. De alta calidad, eficacia

uso 4.Safe

transformador del horno de inducción de la frecuencia 5.power

Descripción y uso

El transformador del horno eléctrico es refiere al transformador de poder del horno industrial que derrite, es un transformador especial que se diseña según el modo de trabajo de la característica y de operación de horno eléctrico de frecuencia media.

Característica excepcional: diseñado según los estándares industriales nacionales y el diverso proceso del horno eléctrico, el ahorro de la energía, protección del medio ambiente, previene el armónico, ninguna fiebre, resistencia al cortocircuito, alta capacidad de la sobrecarga.

• Comparado con el transformador convencional con la misma capacidad, tiempo de fusión acortado el cerca de 20%, toneladas de consumo de energía caídas cerca de 70 grados. Puede electricidad del ahorro cerca de 210000 grados cada año como salida anual calculada en 3000 toneladas

• El transformador especial es conveniente para el horno de frecuencia media que la capacidad es debajo de 30 toneladas. El alto voltaje lateral es 10 kilovoltios y 35 kilovoltios. el voltaje lateral bajo se divide en: 400 v, 660 v, 750 v, 850 v, 950 v, 1000 v, 1100 v, 1250 v y 1500 v.It tienen estructura dos: con el reactor eléctrico y sin el reactor eléctrico, y también tiene impedancia grande y pequeña impedancia para cubrir las necesidades del uso

Uso: Horno de arco de la acería del h;

Horno de refinamiento de la cucharón de HJ-;

Horno de la soldadura por retroceso del hertzio;

Horno de carburo de calcio de HC-

Horno de la ferroaleación HT;

HL del horno del fósforo

Horno de inducción de la frecuencia del poder del hectogramo

Fase: Monofásico de la d;

S trifásico

Tipo de enfriamiento: “—” ONAN

Enfriamiento natural inmerso en aceite del refrescar-aire del aire de la f

Refrigeración por agua del s

Tipo de circulación del aceite: “—” circulación natural;

Circulación forzada del aceite del p

Tipo de cambio del golpecito: “—” regulación del voltaje del apagado-circuito

Cambio del golpecito de la en-carga del z;

Interno contiene el dispositivo atado: “—” cambie al grupo el magnetismo-escaparse;

Reactor atado interno de la k

Capacidad clasificada: KVA

Nivel voltaico: Kilovoltio

Usos:

El transformador del horno de inducción de la frecuencia del poder es el transformador de poder que se diseña según principio del trabajo, personaje principal y característica de operación y se puede utilizar para la fundición del metal de acero y no ferroso, extrayendo las diversos ferroaleaciones, compuestos del silicio y extracción del silicio puro.

Especificaciones:

Transformador del horno de inducción de la frecuencia del poder

Voltaje clasificado	10/35kV
Capacidad clasificada	630KVA, 700KVA, 800KVA, 1000KVA, 1250KVA, 1600KVA, 2000KVA, 2500KVA, 3150KVA, 4200kVA
Tipo de enfriamiento	ONAN/ONAF/OFAF
Tipo de la bobina	Bobina doble/tres que enrollan/toroidales
Fase	Monofásico trifásica/
Tipo	Tipo de la base/tipo de la cáscara
Material de la bobina	Cobre
Frecuencia	50Hz/60Hz

Tipo	Capacidad clasificada (KVA)	Voltaje clasificado		Símbolo de la conexión	Peso (kilogramo)			Dimensión total (milímetro) L*W*H	Distancia entre ejes (milímetro) W*L
		Primario (kilovoltio)	Secundario (v)		Parte activa	Aceite	Total
HGS-630/10	630	10	440 `260 254 `150	D-Y y11-0	1580	1190	3920	2500*1150*2000	820*820
HGS-700/35	700	35	500/480/460 /440/420/400 /370 /340/310	Yd11	1700	1440	4320	2750*1500*2440	820*820
HGS-800/10	800	10	`1050 520 606 `300	D-Y y11-0	2200	1400	4400	2560*1500*2250	820*820
HGSZ-1000/10	1000	10	1050/1000/950 /900/850/800/ 750/700/650	Dy11	2150	1300	4800	2600*1560*2500	1070*800
HGS-1000/10	1000	10	1050/1000/950 /900/750/625 /500/400/300	Ynd11	1850	940	3840	2600*2100*2250	1070*800
HGS-1600/10	1600	10	500/480/460/440/420/400/370 /340/310	Yd11	2550	1500	5650	2800*1690*2490	820*820
HGS-1600/10	1600	10	`1046 300	D-Y y11-0	2950	1670	6200	2190*1680*2480	820*820
HGSZ-1600/10	1600	10	544 `270	Yd11	2800	1600	6000	2750*1760*2540	820*820
HGS-1600/35	1600	35	500/480/460/440/420/400/370 /340/310	Yd11	3400	2250	7500	3130*1560*2810	1070*1070
HGSZ-2000/10	2000	10	480/456/432 /408/360/321 /290/264	Yao Yd11	3640	2040	7900	2870*1960*2570	1070*1070
HGSZ-2000/10	2000	10	1030/1000/950 /830/710/590 /470/350/300	Yd11	4550	3000	9800	2800*2390*2580	1070*1505
HGS-2500/10	2500	10	`1500 520 606 `300	D-Y y11-0	4730	2080	8000	3000*2150*2830	1070*1070
HGS-3150/10	3150	10	`1500 520 606 `300	D-Y y11-0	6330	2450	10450	3000*2260*2860	1070*1070
HGS-4200/10	4200	10	`1500 520 606 `300	D-Y y11-0	7850	3000	13000	3700*2600*3160	1505*1505

A. Uso de los transformadores:

B. Proceso de producción:

C. Equipos de producción:

D. Proceso del embalaje y de la entrega:

E. Certificados de la calidad:

F. Trabajo del equipo:

FAQ del G. sobre los transformadores:

Q: 1. ¿Están los transformadores se aplican con Standrad internacional?

A: Sí, todo nuestro producto es se aplica estrictamente con el IEC, ESTÁ, ANSI, GB o cualquier otro requisito especial como clientes.

Q: 2. ¿Cuál es el plazo de ejecución?

A: Generalmente para los transformadores de una porción en el plazo de 60-90 días.

Q: 3. ¿Cómo hacen los transformadores enviado?

A: Transformadores deliveried siempre por la nave, el tren o el camión para de ultramar. Cuál con el cuerpo activo principal en bulto y los accesorios en casos de madera.

Q: 4. ¿Qué clase de certificados internacionales usted tiene?

A: Authoried KEMA, el ISO y el SGS.

Q: 5. ¿Cuál es su capacidad de la producción para el año pasado?

A: El año pasado nuestro alcance de la capacidad de la producción 50 millones de KVA, y aumentado cada año.

Q: 6. ¿Usted ofrece la garantía para los productos?

A: Sí, ofrecemos por lo menos una garantía del año para todos nuestros transformadores.

Q: 8. ¿Usted acepta FAT (prueba de aceptación de fábrica)?

A: Sí, es available.Welcomed.We es responsable de la prueba de cada transformador del sistema.

Q: 9. ¿Usted asigna al ingeniero para el servicio de la después-venta?

A: Sí, para nuestros productos, todos mostramos la instalación de la guía de la después-venta y preguntamos la investigación.

Q: 10. ¿Cuál es el uso principal para estos transformadores de las clases?

A: Nuestra fábrica fabricó los transformadores, que son ampliamente utilizados en redes eléctricas, centrales eléctricas, metalurgia, industria química, el transporte, el espacio aéreo, la nueva energía y otros campos.
