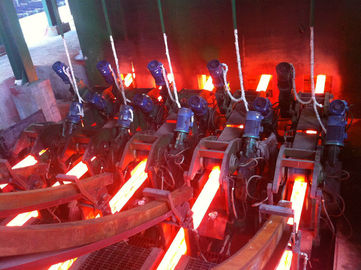

5 billetes continuos del molde de los filamentos

5 Strands Continuous Cast Billets
5 Strands Continuous Cast Billets 5 Strands Continuous Cast Billets

Ampliación de imagen :  5 billetes continuos del molde de los filamentos

Datos del producto:
Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: R8M 5strands
Pago y Envío Términos:
Cantidad de orden mínima: 5 filamentos
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: 5 meses
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

Mueren equipo de fundición

,

máquinas de colada continua

5 billetes continuos del molde de los filamentos

Detalle rápido:

Los billetes continuos/continúan del molde la máquina de bastidor

radio: los 4-8m

Número del filamento: 1-8 filamentos

con la certificación del ISO

Descripción:

1. Parámetros técnicos espera básicos:

Radio de la máquina de bastidor del billete de acero

los 8m

Cantidad del filamento

5 filamentos

Tipo de la ayuda de la cucharón

Torrecilla de cucharón

Torrecilla de cucharón

Tipo recto del brazo

Coche de embudo de fundería

Impulsión alta-baja de la pista, función de desplazamiento cruzada

Método del bastidor

Midiendo la boca, abra el bastidor, polvo de cobertura

Enfriamiento secundario

Refrigeración del gas y por agua, circuito de ajuste 2 por filamento

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora auto de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Deslizando manera, desplace la máquina de acero

2. Descripción de proceso y capacidad técnicas del billete de acero CCM

Horno de inducción:

Capacidad nominal

60T

ciclo del Golpecito-a-golpecito

45min

Cantidad del horno

1set

Capacidad de producción

Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

600,000~800,000t/year

3. Velocidad del bastidor, productividad y cantidad del filamento

La máquina de bastidor del radio de R8m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:

Área seccional de lanzamiento (milímetro)

180x180

200×200

220×220

Velocidad del bastidor (m/min)

1,6

1,8

2,0

NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

20hour

(toneladas)

Salida anual (300days)

(toneladas)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700

Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.

Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmáximo)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2

4. Lista de piezas del equipo de CCM

Nombre del equipo

Peso

Modelo y especificación

Unidad

1

Torrecilla de cucharón
Impulsión hidráulica, carga 120T del brazo de la muestra, con la carga

46T

sistema

1

2

Arriage del embudo de fundería
Piernas del cielo y tierra

10×2=20T

sistema

2

3

Embudo de fundería

6×2=12T

sistema

2

4

Pote de la escoria

1.5T

sistema

1

5

Colada
encajona el voladizo
estante

0.2×5=1T

sistema

5

6

Molde 150×150
R8, length900

0.57×5=2.85T

sistema

5

7

Cubierta del molde

0.1×5=0.5T

sistema

5

8

Vibre el dispositivo

3.4×5=17T

fije

5

9

Rocíe los colectores

0.4×5=2T

fije

5

10

Rodillo de la dirección

0.2×5=1T

sistema

25

11

Barra simulada rígida

2.3×5=11.5T

sistema

5

12

Dispositivo de almacenamiento de la barra simulada

1.4×3=4.2T

sistema

5

13

El enderezarse y
máquina del retiro

6×5=30T

sistema

5

14

El enderezarse y
máquina del retiro
base común

4T

sistema

1

15


Rodillo del acercamiento de los esquileos

Control de frecuencia, refrigeración por agua

3.5×5=17.5T

sistema

5

16


Cortadora de llama

3×5=15T

sistema

5

Infrarrojo en fase
ajuste de la longitud

sistema

1

17

Corte de la colección
pote principal del dispositivo y de la ejecución

1T

sistema

1

18

Después de cortar el rodillo
Control de frecuencia, refrigeración por agua

3.5×5=17.5T

sistema

5

19

Ⅰ Knockout del rodillo
Control de frecuencia, refrigeración por agua

3.5×5=17.5T

sistema

5

20

Ⅱ Knockout del rodillo

3.5×5=17.5T

sistema

5

21

Rodillo del lecho de enfriamiento

4×10=40T

sistema

10

22

Máquina inclinable del engranaje

8T×5=40T

sistema

5

23

Máquina de acero de desplazamiento
Para la longitud del 12m

33T

sistema

1

24

Señala la máquina de acero

35T

sistema

1

25

Lecho de enfriamiento del paso

126T

sistema

1

26

Lecho de enfriamiento de la colección

30T

sistema

1

27

Sistema de enfriamiento del cuerpo del echador

8T

sistema

1

28

Cubierta del echador

10T

sistema

1

29


Procesador de la fuente del gas
gas del instrumento del trato

sistema

1

30

plataforma de acero

200T

sistema

1


Extractor del vapor

2T

sistema

1


Hydrauli, lubricación, sistema neumático

1

Estación hidráulica del anfitrión

5T

sistema

1

2

Estación hidráulica Knockout
Para la máquina inclinable del engranaje

3.5T

sistema

1

3

Puerta posterior de elevación hidráulica

1T

sistema

3

4

Estación centralizada de la lubricación de la grasa

Incluya los tubos del distribuidor y de aceite

fije

6

5


Tubería hidráulica

incluya las piezas del tubo

fije

1

6


Tubería de la lubricación

sistema

1


CCM 3-Electric

1

Estación de funcionamiento

2

Paquete de programas informáticos

3

PLC

sistema

2

5

Inversor
