máquina de bastidor Semi-porta del billete, R6M 1S CCM, torrecilla de cucharón

Semi-portal Billet Casting Machine , R6M 1S CCM , Ladle Turret
Semi-portal Billet Casting Machine , R6M 1S CCM , Ladle Turret Semi-portal Billet Casting Machine , R6M 1S CCM , Ladle Turret Semi-portal Billet Casting Machine , R6M 1S CCM , Ladle Turret

Ampliación de imagen :  máquina de bastidor Semi-porta del billete, R6M 1S CCM, torrecilla de cucharón

Datos del producto:
Lugar de origen: Wuxi, China (continente)
Nombre de la marca: HAIJUN
Número de modelo: R6M 1strand
Pago y Envío Términos:
Cantidad de orden mínima: 1 filamento
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: 1 mes
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 30 filamentos CCM por año
Descripción detallada del producto
Alta luz:

bastidor de encargo del metal

,

superior a presión la fundición

máquina de bastidor Semi-porta del billete, R6M 1S CCM, torrecilla de cucharón

Detalle rápido:

radio: R6M

Número del filamento: 1 filamento

con la certificación del ISO

diseño avanzado

operación segura

Podemos producir las máquinas de colada continua de alta calidad a partir de la 1 a 8 filamentos con el coste de fabricación más bajo del equipo. Podemos diseñar, fabricamos la máquina de colada continua actualizada del billete de acuerdo con la capacidad de la acería del usuario, el tamaño del billete, los grados de acero y las condiciones del campo del usuario.

Descripción:

1. Parámetros técnicos espera básicos:

Radio de la máquina de bastidor del billete de acero

los 6m

Cantidad del filamento

1 filamento

Tipo de la ayuda de la cucharón

Coche de la cucharón o torrecilla de cucharón

Carro del embudo de fundería

función de desplazamiento Semi-porta, cruzada

Método del bastidor

Midiendo la boca, abra el bastidor

Enfriamiento secundario

Refrigeración por agua, 1 circuito de ajuste

Retiro que endereza la máquina

Totalmente 5 rodillo, el enderezarse progresivo

Tabla del rollo

Impulsión centralizada grupo de cadena

Barra simulada

Rígido, con la cabeza autoadaptable de la barra simulada

Corte del billete

Cortadora de llama

Transportación del billete

Tabla de rodillo viva centralizada grupo

Tipo de enfriamiento del banco

Lecho de enfriamiento simple

2. Descripción de proceso y capacidad técnicas del billete de acero CCM

Horno de inducción:

Capacidad nominal

10T

ciclo del Golpecito-a-golpecito

60min

Cantidad del horno

2set

Capacidad de producción

Días laborables

330 días/año

Número medio de horno diario

24/day

Capacidad de producción

100,000t/year

3. Velocidad del bastidor, productividad y cantidad del filamento

La máquina de bastidor del radio de R6m puede los grupos del acero de molde de diversas especificaciones, la velocidad máxima del bastidor es como sigue:

Área seccional de lanzamiento (milímetro)

100×100

125×125

150×150

Velocidad del bastidor (m/min)

3,0

2,7

2,5

NO.

Billete

tamaño

Velocidad del bastidor

salida por hora

(toneladas)

Salida diaria

24hour

(toneladas)

Salida anual (330days)

(toneladas)

1

100×100

3.0m/min

12,01

288.

95123

2

125×125

2.7m/min

16,89

405

133.767

3

150×150

2.5m/min

21,72

508

167.640

Los resultados del cálculo son el estado ideal de la producción, por favor según propia situación real del ajuste.

Grado de acero

Grado del bastidor (m/min)

Tarifa de deformación eficaz (ε)

Tarifa de deformación permisible (εmáximo)

Acero de carbono recto

1.8~2.5

Refiera por favor a la tabla de cómputo

0,25

Acero poco aleado

1.3~2.0

Refiera por favor a la tabla de cómputo

0.15~0.2

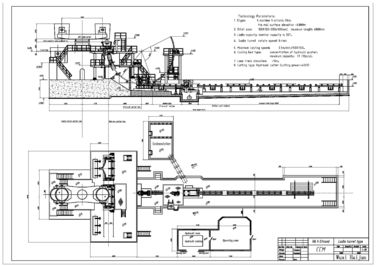

máquina de bastidor Semi-porta del billete, R6M 1S CCM, torrecilla de cucharón 0

4. Lista de piezas del equipo de CCM

Nombre del equipo

Peso

Modelo y especificación

Unidad

Cantidad

1

Coche de la cucharón

5T

Sistema

2

2

Coche de embudo de fundería

2.5×2=5T

Sistema

2

3

Embudo de fundería

1.4×2=2.8T

pedazo

2

4

Molde

0.5×2=1T

150×150

Sistema

1

5

Rollo del pie del molde

0.01×2=0.02T

Sistema

1

6

Cubierta del molde

0.1×2=0.2T

Sistema

1

7

Dispositivo del oscilador

2×2=4T

Sistema

1

8

Tubo secundario del espray de enfriamiento

0.5×2=1T

Sistema

1

9

Barra rectora de enfriamiento secundaria de la sección

0.7×2=1.4T

Sistema

1

10

Dispositivo de escape de enfriamiento secundario del vapor

1.5T

Sistema

1

11

Retiro y máquina el enderezarse

5×2=10T

Sistema

1

12

Sistema en blanco de lanzamiento de la prevención de la vibración

0.3×2=0.6T

Sistema

1

13

Barra simulada

0.9×2=1.8T

150×150

Sistema

1

14

Dispositivo de almacenamiento de la barra simulada

0.7×2=1.4T

Sistema

1

15

Rodillo del acercamiento de los esquileos

2×2=4T

Sistema

1

16

Cortadora de llama

3T

Sistema

1

17

Dispositivo automático de la corte-a-longitud

0.5T

Sistema

1

18

Rodillo que viaja

2×2=4T

Sistema

1

19

Rodillo Knockout

3.5T

Sistema

2

20

Máquina de entrega transversal de acero

3.5T

Sistema

1

21

Sistema hidráulico de la estación

2T

Sistema

1

22

Triturador secundario del agua de enfriamiento

Sistema

1

23

Planta de enfriamiento de la distribución de agua de la automatización

1T

Sistema

1

24,1

Panel de control

Sistema

1

24,2

Instrumento del campo

Sistema

1

24,3

Sistema informático

Sistema

1

25

Plataforma de acero

48T

1

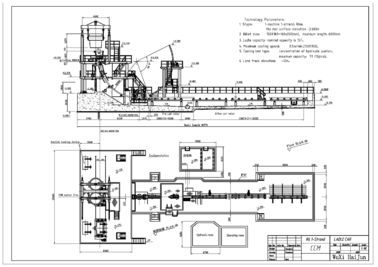

máquina de bastidor Semi-porta del billete, R6M 1S CCM, torrecilla de cucharón 1
